液位傳感器主要是依靠各種不同的敏感元件來檢測液位的變化，并將其轉換成相應的距離，再轉換成標準電信號或相應的數字信號。本文挑選了三種具有代表性的液位計進行分析比較。
1、雷達液位計

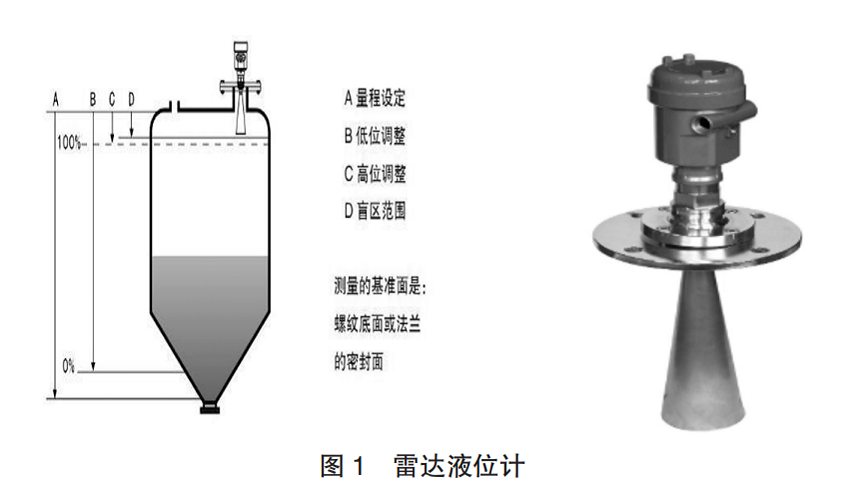

依據圖1表明，發生器在雷達液位計上部安裝，其會發生電磁脈沖波，脈沖波方向為向下，一旦其與介電常數較高的頁面相遇情況下，電磁脈沖波進行反射，通過計算其傳播時間從而能夠準確地得到液面的位置。雷達液位計是 21世紀初出現的一種新型液位計，其主要利用電磁脈沖來測量液位。雷達液位計由于測量時不與被測物體接觸，避免了因磨損而產生的機械摩擦問題，在接觸式液位計不能使用的場合它幾乎全能滿足，因此適用范圍非常廣，但雷達液位計的成本非常高。
2、差壓液位計

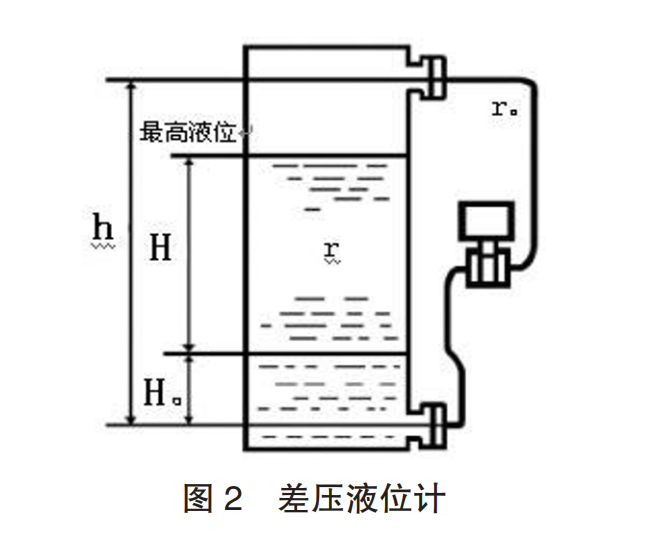

如圖2所示，差壓液位計上有一個隔離膜片，作用在液位計上的雙重壓力會向測量元件傳遞，依靠密封液進行，并最終向標準電信號輸出轉化，主要由壓電轉換器進行。差壓液位計通常安裝在容器的最底部，依據壓力信號計算出液位高度。
3、磁致伸縮液位計
磁致伸縮液位計是近年來出現的一種新型液位計，它主要是利用磁致伸縮材料的磁致伸縮效應和逆磁致伸縮效應的原理制成。

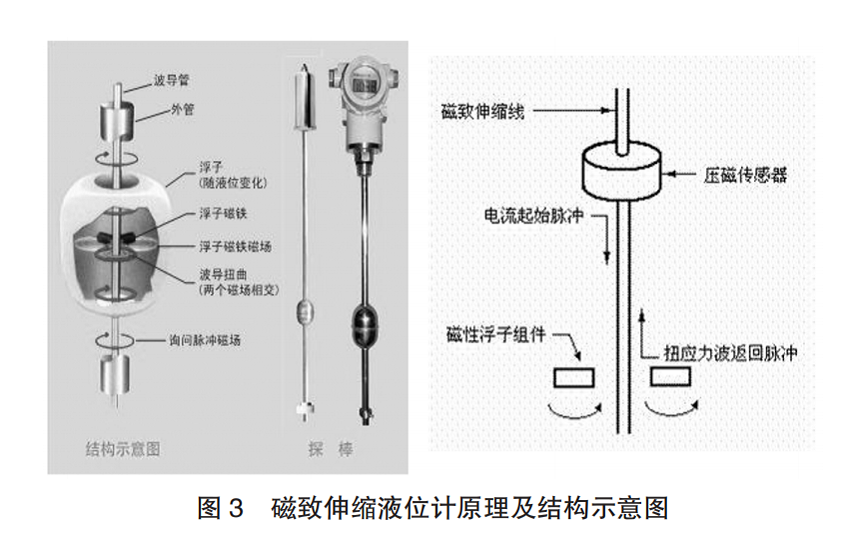

如圖3所示。磁致伸縮液位計一般由三部分組成，分別是檢測桿、電路單元和浮子。浮子套在探測桿上，探測桿上裝有一組永磁體。會隨著液位的變化沿著檢測桿上下移動。當發射機通電時，接收機與脈沖發電機正常生產情況下，會將小電流查詢脈沖信號向低端位置發送，主要由發射機進行，脈沖磁場及脈沖由磁致伸縮線方向運轉。若是浮球中的磁場與脈沖信號二者磁場碰撞，將會使其向磁致伸縮線兩端位置傳送，阻尼會吸收向下傳遞的扭轉應力脈沖，接收器會對向上發生的扭轉應力進行接收后開展檢測。依據時間差（查詢脈沖發出至接受扭應力返回），對液位高度進行計算，并將其金屬輸出信號的轉化，其為4～20mA。
