近日，昆山某輪胎廠向我公司反應該廠使用的渦街流量計顯示數值異常變大。我公司派相關技術人員進行現場售后服務，并已解決示值異常的問題，現作如下案例分析。
該廠新建兩臺35t/h鍋爐供3.9MPa飽和蒸汽，蒸汽流量用渦街流量計測量。鍋爐投入運行后，各路蒸汽分表數值之和與總表數值基本吻合。運行3個星期后出現了新情況，即除氧器的一套蒸汽流量計示值有時會突然跳高。在與現場人員溝通后了解到，該渦街流量計測量范圍為0-10t/h的除氧器蒸汽流量，正常在3t/h左右波動，最高時也未超過5t/h，但是異常情況發生后，流量數值突然跳到10t/h以上，并長時間維持此值。

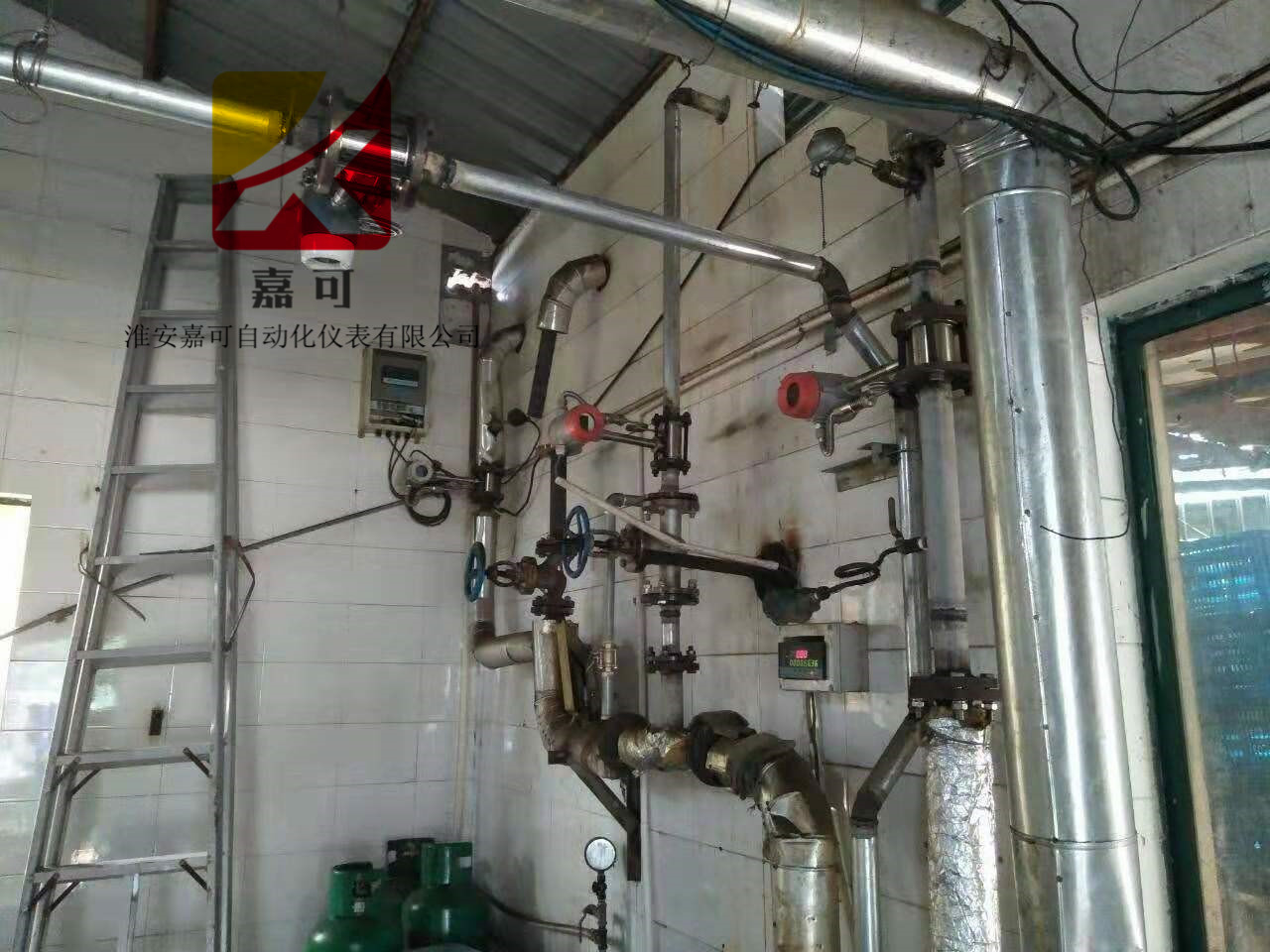

技術人員立即到蒸汽分配器處觀察，發現除氧器的一路蒸汽管有異常的振動，管內壓力有周期性地小幅度擺動，技術人員又到除氧器處觀察。3.9MPa蒸汽經直接作用壓力調節閥減壓到0.6MPa后，再經用于除氧溫度控制的偏芯旋轉閥送送除氧器。技術人員發現，減壓閥，減壓閥后蒸汽壓力在0.1-0.8MPa之間大幅度、周期性擺動，而偏芯旋轉閥閥位并無明顯擺動。顯然，壓力振蕩是由直接作用式壓力調節閥振蕩引起的。技術人員建議現場人員將減壓閥前的切斷閥緩慢關小，直到振蕩停止，渦街流量計數值也恢復正常。
技術人員分析上述現象，總結出以下五點。
1、流量數值突然跳高是由于流體從定常流突然變?yōu)槊}動流。
2、脈動流的形成來源于減壓閥振蕩。
3、減壓閥振蕩是因?yàn)槠鋬啥藟翰畲螅y門開度小，閥芯還可能存在一定的干摩擦。
4、關小調節閥的上游切斷閥后，減壓閥開度增大，振蕩停止，是因?yàn)殚y門開大后，減壓閥兩端壓差減小，等效放大系數相應減小。
5、減壓閥應盡早拆開檢查，改善干摩擦，清除卡滯，以徹底消除產生脈動的根源。
