1、楔式流量計的工作原理

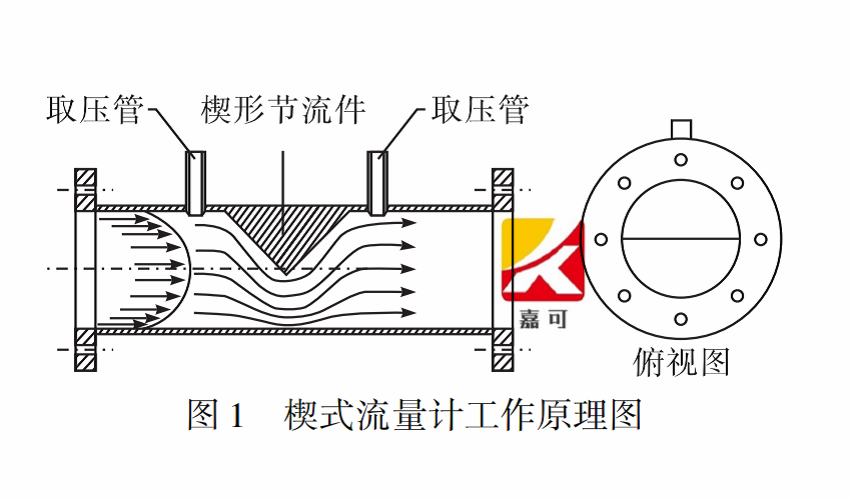

楔式流量計是利用帕努利原理，將截面成Ｖ形的楔塊放入工藝管道中而構成的一種新型節流裝置，通過楔塊產生差壓，當流體通過楔式流量計時，由于楔塊的節流作用，在楔塊前、后側會產生了一個與體積流量值成平方關系的差壓，該差壓正比于質量或體積流量。此差壓信號通過膜盒傳送到差壓變送器，差壓變送器通過計算就會得出與差壓成平方關系的4-20mA信號，經顯示屏或DCS即可顯示出流量值。楔塊一般安裝在管道的上部，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或黏稠液體及臟污介質順利通過，不會在節流件上游側產生滯流。對同一管徑，不同的楔比H/D（楔塊開口高度Ｈ和管道直徑Ｄ之比）可得到不同的典型流量范圍。楔式流量計工作原理如圖１所示。
2、楔式流量計的特點
楔式流量計結構簡單、可靠、無可移動部件與易損部件，耐磨性好，長期運行精度高。經標定的楔式流量計流量系數基本誤差在±0.5％以內，重復性好、穩定性好、可靠性高、壽命長、成本低及安裝維護方便；結構獨特，無沉積、不堵塞，適用范圍廣，除應用于常規的氣體、液體、蒸汽外，特別適用于黏度高、混合液易結晶、高含塵氣體及含固體顆粒液體、漿狀液體，如水煤漿、蠟、渣油、油漿、黑水、廢水等的流體測量，具有自清潔能力，無滯流區。
另外楔式流量計＋雙法蘭變送器的檢測方式，省掉了引壓管的鋪設，從而節省了伴熱源的鋪設和伴熱蒸汽的消耗，楔式流量計的取壓接口可與表體和工藝管線進行整體保溫，通過流體本身的熱源保證楔式流量計冬季的防凍措施，節省了裝置的蒸汽能源消耗和冷凝水排放，對于裝置整體能耗的降低有一定的提高。
